Изготовитель: ЛПО им. В.И. Ленина, г. Львов
Напольная диностатическая система с фазоинвертором

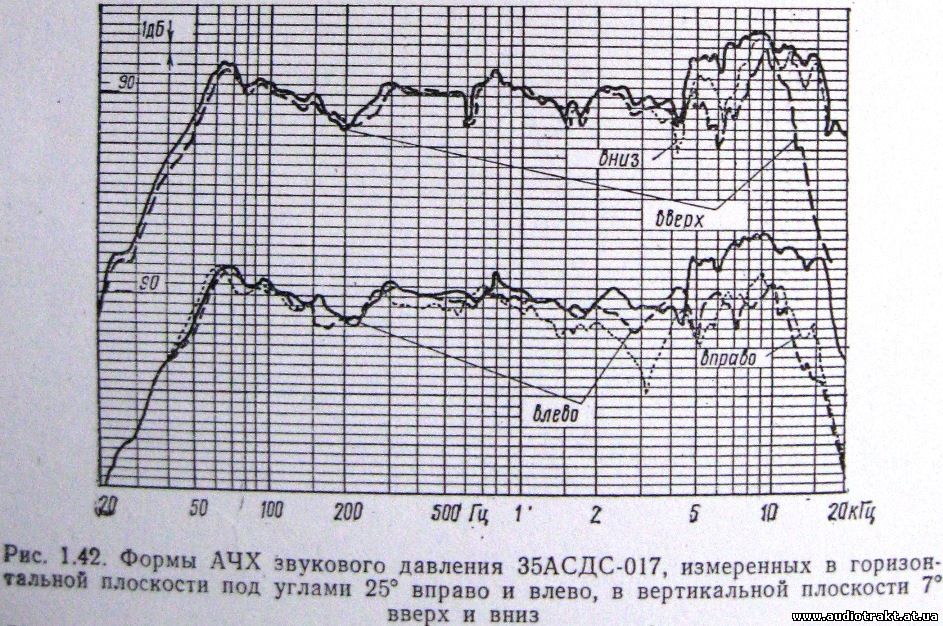

Диапазон воспроизводимых частот: 25 (-16 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: +4/-3 дБ
Уровень характеристической чувствительности: 84 дБ
Характеристическая чувствительность: 0,3 Па/√Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,2 Ом
Предельная шумовая мощность: 50 Вт
Масса: 30
кг
Размер (ВхШхГ): 107х36х38 см
Особенности конструкции

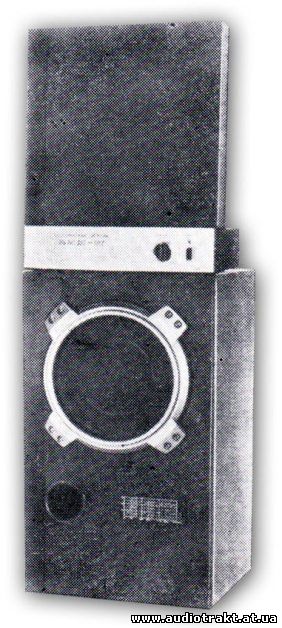

Акустическая система 35АСДС-017 выполнена в виде двух связанных конструктивно
между собой блоков —
низкочастотного и
средне-высокочастотного. Корпус низкочастотного
блока выполнен в виде

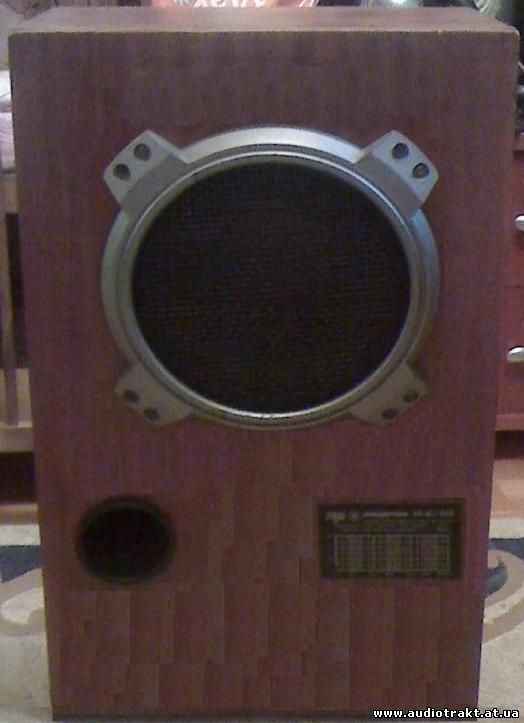

прямоугольного неразборного ящика из древесно-стружечной плиты, фанерованного шпоном ценных пород дерева. Толщина стенок корпуса 18 мм, лицевая панель, с
целью увеличения ее жесткости, изготовлена из плиты толщиной 38 мм. В качестве низкочастотного электродинамического звена в 35АСДС-017 используется
головка 75ГДН-З, изготавливаемая ПРЗ, г.
Ивано-Франковск и устанавливаемая на лицевой панели корпуса. Головка
обрамлена декоративной накладкой кольцевой формы с четырьмя крепежными выступами из пластмассы с покрытием. На лицевой панели корпуса низкочастотного блока кроме головки
расположено отверстие фазоинвертора 70 мм — выход пластмассовой трубы
длиной 180 мм. Геометрические размеры фазоинвертора обусловливают его
настройку на частоту 25 - 30 Гц.
Внутренний объем низкочастотного блока 45 дм3. Для уменьшения влияния на АЧХ звукового давления и
качество звучания АС резонансов внутреннего
объема корпуса, последний заполнен
звукопоглотителем, представляющим собой маты из технической ваты, обтянутые
марлей, равномерно расположенные и закрепленные на внутренних стенках
корпуса. Внутри корпуса низкочастотного блока на стальном шасси смонтирован электрический фильтр, обеспечивающий электрическое разделение низкочастотной полосы АС от средне- и высокочастотной.
Принципиальная электрическая схема фильтра позволяет получить спад АЧХ в области средних частот 6 дБ на октаву и частоту разделения 500 Гц.
Средне- и высокочастотный блок состоит из двух частей — блока питания и непосредственно средне- и
высокочастотных излучателей. Два среднечастотных и два
высокочастотных электростатических излучателя
закреплены на плоской раме, установленной на блоке питания. Каждый из излучателей представляет собой тонкую (толщина 5 мкм) металлизированную лавсановую пленку, натянутую между двумя перфорированными пластинами (электродами) из фольгированного стеклотекстолита марки СФ1-35, покрытыми для предотвращения электрического пробоя высоким поляризующим напряжением, лаком
УР231 толщиной 200 мкм. Поляризующее
напряжение создает между пластинами равномерное электростатическое, в котором
колеблется (при пропускания электрического сигнала звуковой частоты) тонкая пленка. Герметические размеры каждого излучателя: среднечастотного 185х165 мм, высокочастотного 65х165 мм.
В корпусе блока питания на плате размещены:
поляризатор, обеспечивающий постоянное поляризующее напряжение для высокочастотного излучателя — 1,1 кВ, для среднечастотного излучателя 2,2 кВ;
два трансформатора, обеспечивающие подведение электрического сигнала звуковой частоты к средне- и
высокочастотным излучателям, и одновременно электрическое разделение средне- и
высокочастотных полос АС; полосовой трансформатор среднечастотной полосы имеет коэффициент трансформации 240, а трансформатор высокочастотной полосы — 160. Частота раздела
между этими полосами 4000 Гц;
сетевой трансформатор, обеспечивающий подведение питания от сети пере
менного напряжения 50 Гц, 220 В к поляризатору. Потребляемая
электричес
кая мощность не более 8 Вт.
На лицевой панели блока питания находятся: кнопка
включения электрического питания с индикацией включения СЕТЬ; ручка плавной регулировки уровня высоких частот ТЕМБР ВЧ, позволяющая
осуществлять подъем и спад АЧХ звукового давления с 4 кГц в пределах ±3 дБ от положения НОРМ. Кроме того, на лицевой панели укреплен декоративный
шильдик с указанием названия АС и ее основных технических характеристик.
Лицевые панели низко- и средне-высокочастотных блоков, а также задняя часть средне-высокочастотного блока закрыты рамками с декоративной радио-тканью.
На задней стенке корпуса НЧ блока АС расположены специальные
клеммы, позволяющие подключать к АС подводящие провода.
